Un ensemble vanne papillon et moteur pneumatique double effet pour la réfrigération
Fort de son expérience de plus de trente ans dans la robinetterie industrielle, GMI a sélectionné une vanne papillon premium à oreilles de centrage DN150 entre brides PN10/16/20 pour ce circuit de réfrigération où circule un fluide à +7°C. La vanne papillon a pour avantage de disposer d’un faible encombrement pour une installation aisée.
Cette vanne papillon est composée d’un corps en Fonte revêtu d’une peinture rilsanisée (250-300 µ), d’un papillon en Inox et d’une manchette en EPDM ACS (Attestation de Conformité Sanitaire). Cette vanne ACS peut également être utilisée sur des réseaux d’eau froide, d’eau chaude, d’alcool, de lait de chaux, de mercure, d’alcalins et d’hydroxyde de soude. L’utilisation de cette vanne papillon sur les hydrocarbures, la vapeur, le gaz, les acides et les huiles est déconseillée. Votre chargé d’affaires se tient à votre disposition afin de vous proposer un modèle adapté si ce type de fluide circule dans votre installation.

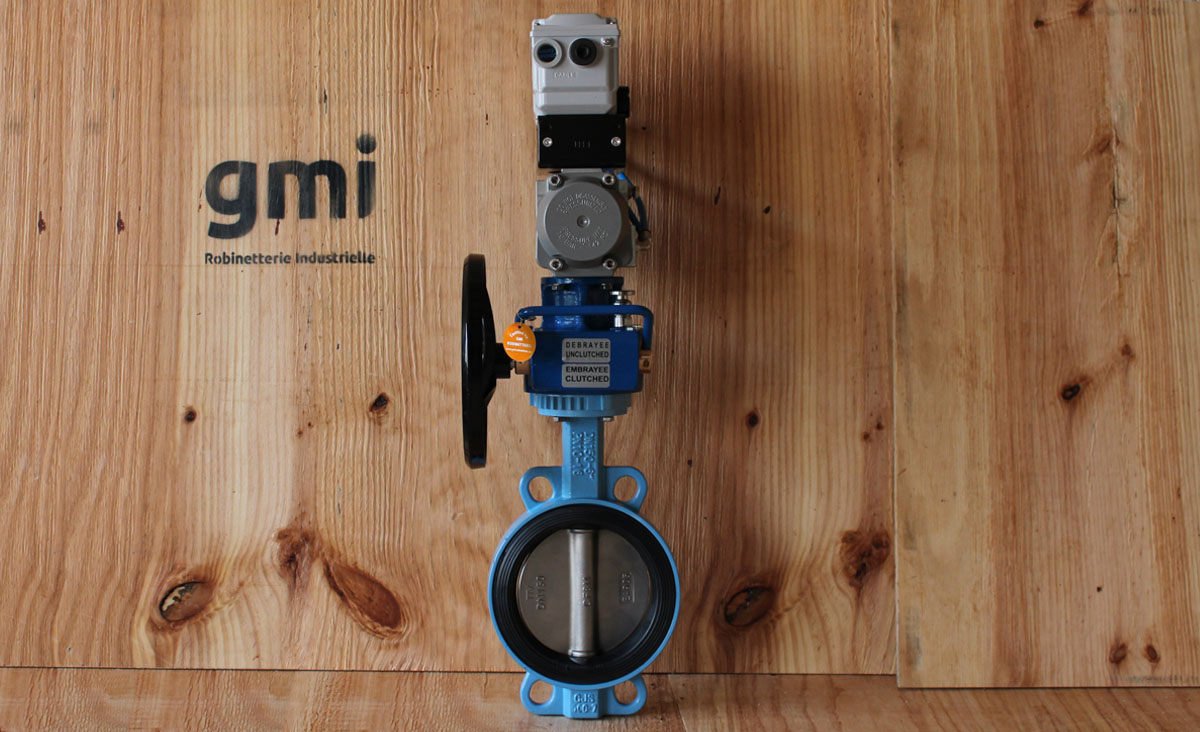

Notre client disposant d’un réseau d’air comprimé à proximité de son installation, cette vanne papillon a été livrée équipée d’une commande par actionneur pneumatique double effet avec un réducteur manuel débrayable. Cette motorisation est munie d’un positionneur pneumatique 4-20mA avec recopie.
Zoom sur les vannes papillon spécifiques de notre gamme Premium
Les vannes papillon de cette gamme Premium sont garanties 5 ans. Disposant d’un faible encombrement, leur installation se fait par un montage sandwich entre deux brides. Dans cette gamme, vous retrouverez des modèles spécifiques parmi nos modèles « classiques ». Avec un large choix de matières pour les papillons et les manchettes, les vannes papillon de cette gamme couvrent de nombreuses applications spécifiques.
Équipée d’un papillon en Cupro-Aluminium, la vanne papillon Marine est adaptée pour une utilisation en ambiance difficile : marine ou offshore.
Nous pouvons également vous proposer deux vannes papillon spécifiquement conçues pour les réseaux de gaz (Réf. 150 111 et 150 211). Ces vannes papillon gaz disposent d’une machette en Nitrile gaz et sont composées d’un corps en Fonte et d’un papillon en Inox jusqu’au DN100 puis en Fonte pour les DN supérieurs. Reconnaissables par leur poignée jaune, ces vannes papillon sont certifiées NF ROBGAZ selon NF EN 13774 & NF EN 549.
Si des produits alimentaires circulent dans vos installations, des vannes alimentaires avec manchettes FDA peuvent vous être proposées. Ces vannes papillon disposent d’une certification CE 1935/2004. Quatre modèles avec manchette en PTFE massif de 3 mm avec âme Silicone et une vanne papillon avec manchette en Silicone FDA sont disponibles dans cette gamme.
