Deux vannes guillotine installées sur un réseau de traitement de boues
Notre client a souhaité ajouter deux vannes carrées sur sa pompe gaveuse à boues. Ces deux vannes guillotine ont été installées à l’horizontal l’une à côté de l’autre sur la trémie de la pompe. L’installation en partie supérieure permet ainsi la tombée des boues via une ou deux alimentations.

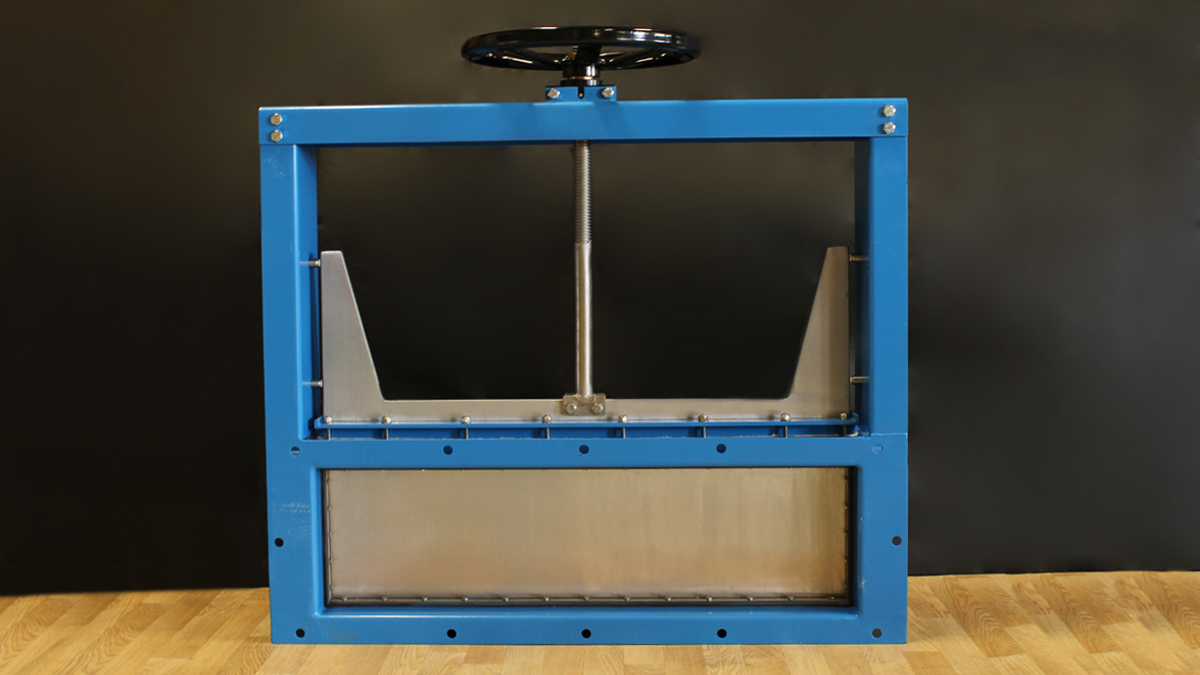

Le corps de ces vannes guillotine est en Acier, la pelle en Inox et son siège est en EPDM. Le perçage des brides a été effectué sur-mesure, selon les plans fournis par notre client. La manœuvre de ces vannes guillotine carrées s’effectue au moyen d’un volant. Sur demande, nous pouvons vous proposer une motorisation pneumatique ou électrique.
L’étanchéité de cette vanne guillotine carrée se fait via un siège en EPDM et nous pouvons également vous proposer, en fonction des spécificités de votre réseau, du Nitrile, du Viton, du Silicone, du PTFE ou une étanchéité Métal/Métal.
Les dimensions disponibles pour cette vanne guillotine Inox / Acier carrée sont comprises entre 125x125 mm et 1400x1400 mm. Votre conseiller dédié se tient à votre disposition afin de définir avec vous les caractéristiques nécessaires pour votre installation. Cette vanne guillotine a de multiples avantages, dont celui de disposer d’un capot de protection de la tige indépendant de l’écrou de fixation du volant. Il est ainsi possible de démonter le capuchon sans nécessité d'ôter complètement le volant. Cet atout permet de faciliter les opérations de maintenance telles que le graissage de la tige, etc.
Vannes guillotine spécifiques : DAMPER, TAPPI Lug, minière et Haute pression
GMI Robinetterie couvre une large plage d’applications en vous proposant des produits standards mais également des produits plus spécifiques. Notre gamme de vannes guillotine ne fait pas exception à cette règle que nous nous sommes fixées afin de répondre au mieux aux besoins de nos clients.
Parmi nos vannes guillotine spécifiques, retrouvez la vanne guillotine Acier/ Inox DAMPER qui répond aux exigences des réseaux haute température. Ce produit est par exemple adapté aux centrales d’incinération, à l’industrie de l’Acier et du ciment, au traitement de l’air, les réseaux de combustion thermique, les centrales électriques et les fours.
Pour le transport en vrac, les stations d’égouttage, l’industrie du papier, le traitement des eaux, les usines chimiques, le secteur alimentaire, l’industrie minière, nous vous orienterons certainement vers la vanne guillotine Lug TAPPI. L’intérieur de son corps en Acier ou Inox est conçu selon la norme TAPPI en forme conique. Ainsi, les solides stockés à l’intérieur peuvent être facilement évacués.
La vanne guillotine minière est quant à elle particulièrement adaptée pour les exploitations minières. En effet, sa conception est spécialement étudiée pour gérer les matières en suspension dans les mines. Cette vanne guillotine Fonte est également idéale pour les produits très chargés en solides. Son siège est en caoutchouc naturel.
Parmi nos vannes guillotine spéciales se trouve la vanne guillotine Haute pression toute indiquée pour les réseaux dont la pression est élevée. Cette vanne guillotine unidirectionnelle Acier ou Inox est conçue en une seule pièce. Adaptée pour les réseaux où circulent des liquides non chargés, elle peut aussi être conseillée pour les stations de séchage, où il peut y avoir une forte concentration de solides, dans l'industrie du papier, dans le traitement des eaux, dans les usines chimiques, dans le secteur alimentaire, dans le secteur minier et pour l'extraction de pétrole ou de boues.
Votre conseiller dédié se tient à votre disposition afin de vous orienter vers la vanne guillotine adaptée à votre installation.
