27 septembre 2019

Centrale hydroélectrique : Une vanne à boisseau sphérique de taille

GMI a fourni une vanne à boisseau sphérique Trunnion sur-mesure pour une centrale hydroélectrique.

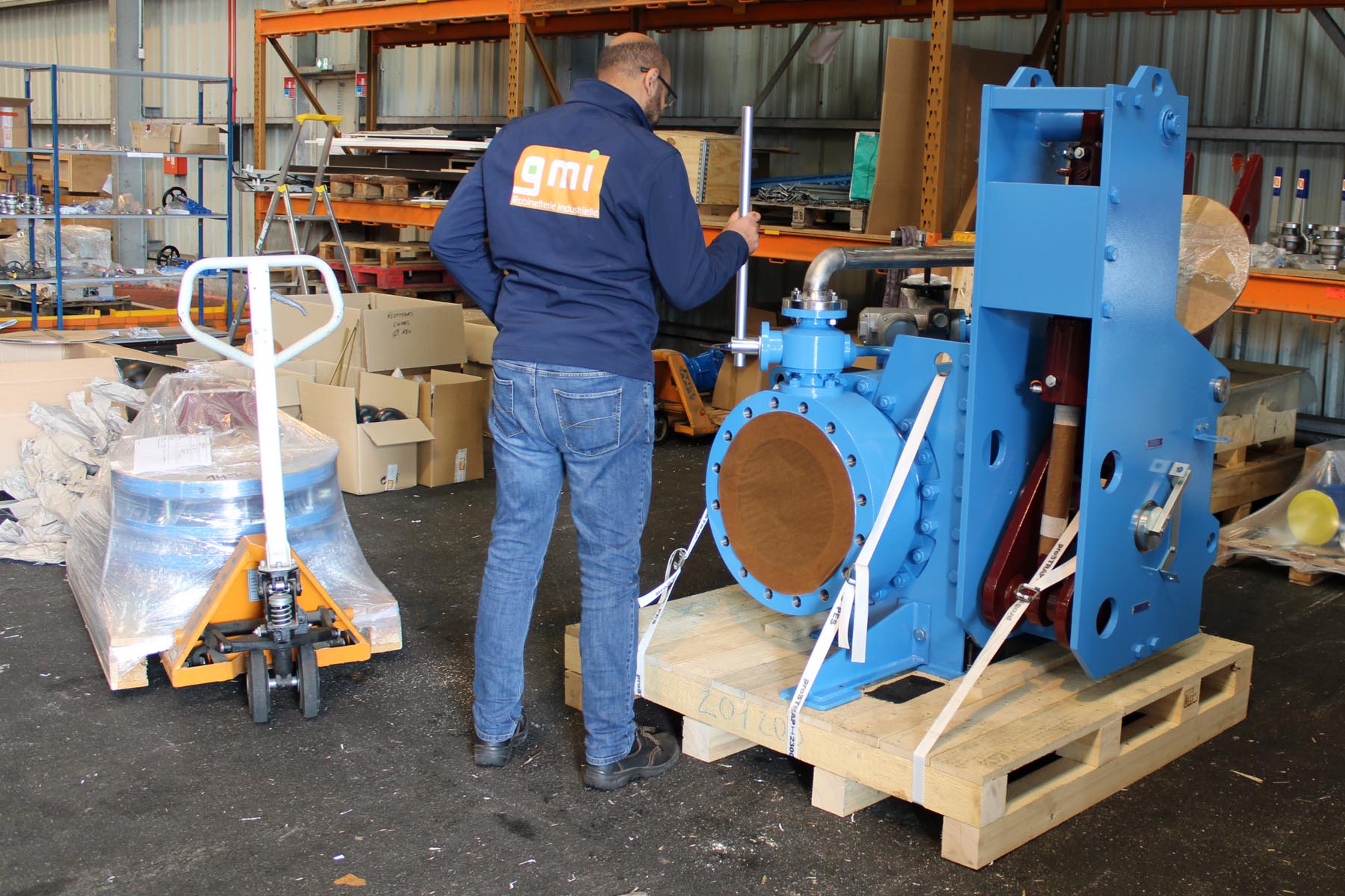

Vanne à sphère arbrée GMI

Une vanne à sphère arbrée pour une pression élevée

Notre client, un installateur de centrales hydroélectriques, nous a sollicité pour lui fournir un robinet à boisseau sphérique de grand diamètre (DN350) résistant à une pression élevée, de 40 bar. La vanne à boisseau sphérique Trunnion, également appelée vanne à sphère arbrée est particulièrement adaptée pour vos réseaux subissant de hautes pressions et/ou de hautes températures. Pour une installation soumise à de telles conditions de service, la sphère arbrée est tout indiquée car celle-ci est stabilisée, non flottante.

Une vanne 2 voies motorisée avec option by-pass

Le robinet à tournant sphérique Trunnion est un élément de robinetterie industrielle très utilisé dans les centrales hydroélectriques. Ce modèle sur-mesure a été équipé de l’option by-pass. En ouvrant le by-pass avant d’ouvrir la vanne, celle-ci est soulagée lorsque la pression amont est très élevée.

Au vu du grand diamètre de cette vanne à sphère proposée à notre client, son expert dédié lui a suggéré une motorisation hydraulique et contrepoids afin d’actionner sa vanne. L’ouverture se fait par un vérin hydraulique et la fermeture par un contrepoids.

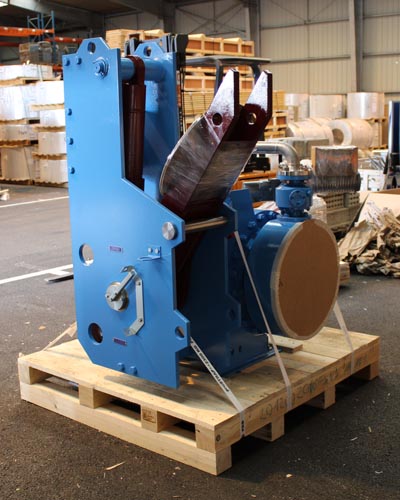

Vanne à boisseau sphérique Trunnion - GMI

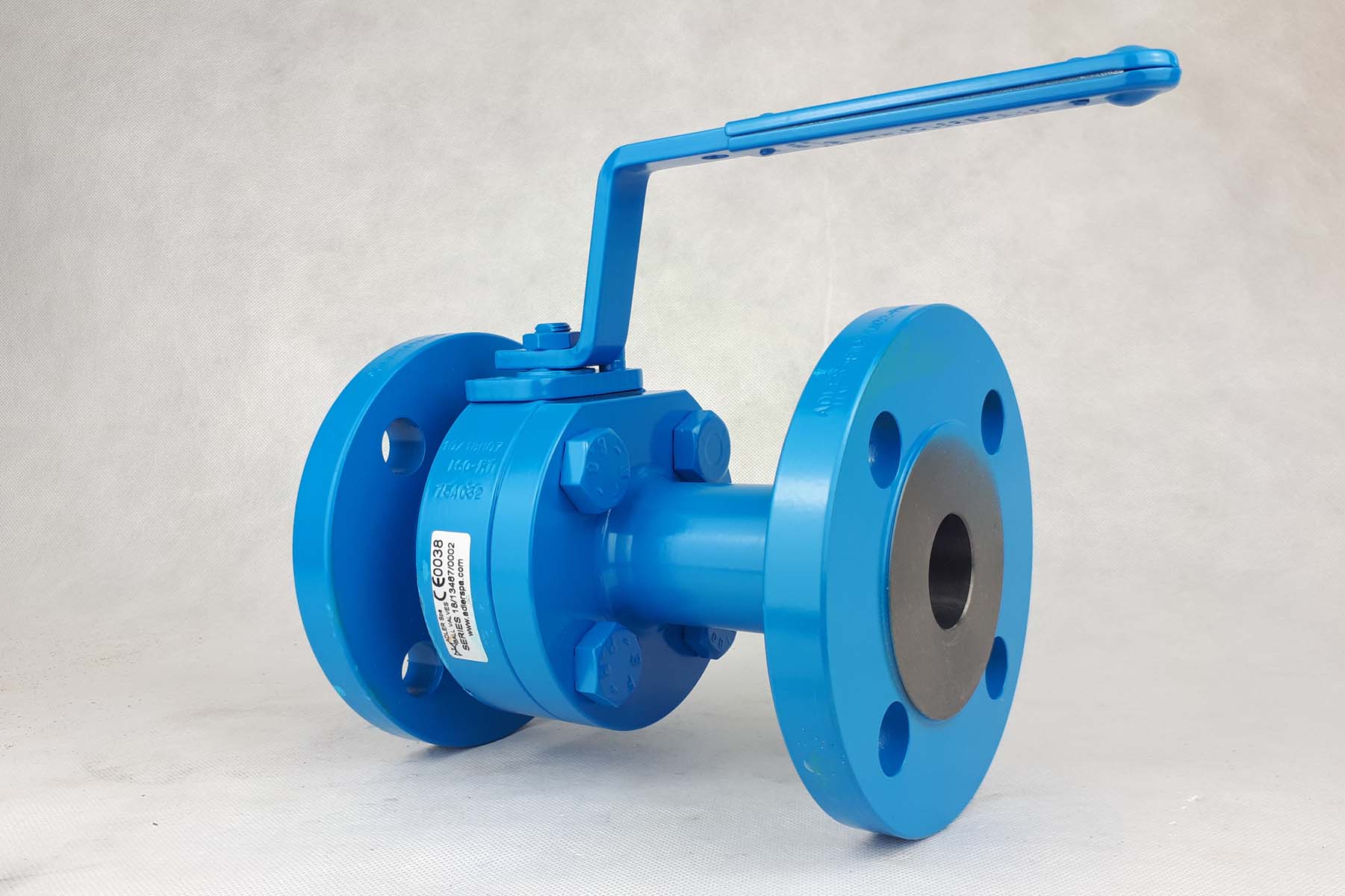

Vanne boisseau sphérique Split body

Zoom sur les robinets à tournant sphérique Split body et Trunnion

Les conditions de service de vos réseaux vont guider le choix de votre robinet à tournant. Votre expert dédié se tient à votre disposition pour étudier avec vous ces spécificités : raccordement, nature du fluide, le diamètre, la pression, etc.

Permettant d’isoler un élément de robinetterie en cas de maintenance, de réparation ou de remplacement, la vanne à sphère split body est une vanne à brides conçue en 2 pièces disponible en Acier ou en Inox, particulièrement adaptée pour les réseaux d’eau, de vapeur, de pétrole et de gaz ou d’air comprimé.

Comme ce fût le cas pour l’installation de notre client, lorsque la pression ou la température sont très importantes dans vos réseaux, ou que le diamètre est très grand, votre choix s’orientera certainement vers la vanne à sphère Trunnion, un modèle qui peut être adapté sur demande.

En fonction du diamètre de votre vanne à boisseau sphérique l’actionnement pourra être manuel ou motorisé au moyen d’un actionneur pneumatique, d’un actionneur électrique ou d’un actionneur hydraulique.
