Vanne à boisseau sphérique 2 pièces Inox à brides #150
PRO-DINEX® Réf. 100 385
- Construction : Vanne à boisseau 2 pièces split body à passage intégral
- Matière : Inox
- Série : ANSI 150 lbs (PN20)
- Diamètres : DN15 à DN300
- Raccordement : À brides
Nos conseillers sont à votre disposition
INFORMATIONS COMPLÉMENTAIRES
Le robinet à tournant sphérique PRO-DINEX® de construction 2 pièces split body à passage intégral, est construit avec un corps, des brides et une sphère en Inox A351 CF8M. Son étanchéité est assurée grâce à un siège en PTFE.
Conçue selon la norme ANSI 150 lbs, équivalent PN 20, cette vanne à sphère répond aux normes ATEX Groupe II Catégorie 2 GDc TX Zone 1 & 21 Zone 2 & 22. Cette vanne boisseau sphérique est également Sécurité feu EN 10497 et répond aux émissions fugitives suivant la norme ISO 15848-1 : 2006. Cette vanne est soumise à la Directive 97/23/CE : Catégorie de risque III Module H.
Équipé d’un axe inéjectable, ce robinet à boisseau sphérique possède un double système antistatique et peut être motorisé soit électriquement, soit pneumatiquement. Il possède une double étanchéité corps / embout et un trou de dégazage dans la sphère à partir du DN50. La température admissible de ce robinet à sphère est comprise de - 50°C à + 230°C et sa pression maximal admissible de 20 bar. Sur les réseaux d’air comprimé à température ambiante, sa pression de service maximale est de 10 bar jusqu’au DN50, et 8 bar jusqu’au DN50 sur des réseaux de vapeur.
Cette vanne à boisseau sphérique a une très bonne tenue au vide (10-2 torr).

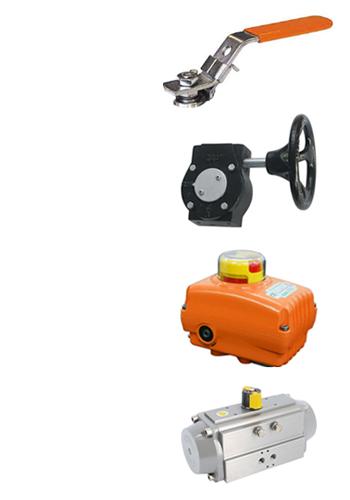

Actionnement
GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne à boisseau sphérique à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
