Vanne à boisseau sphérique 2 pièces Inox à brides #300
PRO-DINEX® Réf. 100 391
- Construction : Vanne à boisseau 2 pièces split body à passage intégral
- Matière : Inox
- Série : ANSI 300 lbs (PN50)
- Diamètres : DN15 à DN300
- Raccordement : À brides
Nos conseillers sont à votre disposition
INFORMATIONS COMPLÉMENTAIRES
La vanne à boisseau sphérique PRO-DINEX® en Inox ASTM A351 CF8M est une vanne 2 pièces Split body, particulièrement recommandée pour les industries hydrauliques, chimiques et pétrochimiques, le chauffage, la distribution d’air, ainsi que les réseaux d’eau.
Il s’agit d’une vanne à sphère à passage intégral, avec un axe inéjectable et des sièges en PTFE. Ses conditions de service couvrent une pression maximale de 50 bar et une température comprise entre -50°C et +230°C.
Ce robinet à tournant sphérique est muni d’une poignée cadenassable permettant de sécuriser vos installations et d’une platine Iso 5211 facilitant l’installation d’une motorisation. Ce modèle 2 pièces à brides ANSI 300 lbs, équivalent PN50, possède également un système antistatique.
Également appelée ball valve, cette vanne à boisseau sphérique répond à la norme ISO 10497 : 2004 Sécurité Feu ainsi qu’à la norme EN 15848-1 : 2006 relative aux émissions fugitives. Certifiée NACE, elle est également conforme à la directive 2014/68/UE, catégorie de risque III module H et peut vous être fournie en écartement long selon la norme ASME B16.10. Enfin, ce robinet à tournant sphérique est certifié ATEX Groupe II Catégorie 2 G/2Dc Zone 1 & 21 Zone 2 & 22.
L’étanchéité de cette vanne à sphère est assurée par un joint torique FKM et un presse-étoupe en Graphite. Elle est également dotée d’un trou de dégazage afin d’évacuer les excès de pression dans la sphère.
Cette vanne à boisseau sphérique peut vous être fournie avec un réducteur manuel, à partir du DN 100, afin de faciliter son actionnement.

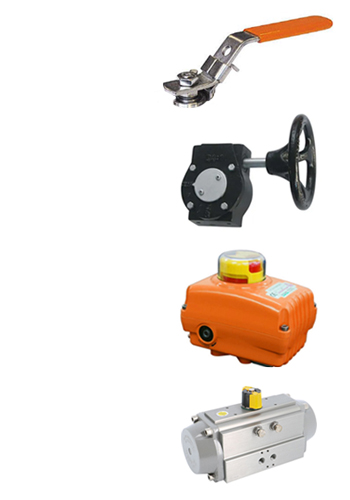

Actionnement
GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne à boisseau sphérique à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
