Vanne à boisseau sphérique 2 pièces Acier à brides #300
PRO-DINEX® Réf. 100 390
- Construction : Vanne à boisseau 2 pièces split body à passage intégral
- Matière : Acier
- Série : ANSI 300 lbs (PN50)
- Diamètres : DN15 à DN300
- Raccordement : À brides
Nos conseillers sont à votre disposition
INFORMATIONS COMPLÉMENTAIRES
La vanne à boisseau sphérique PRO-DINEX® en Acier ASTM A216 WCB est spécialement conçue pour être utilisée dans les industries pétrochimiques, hydrauliques, et chimiques, le chauffage, la distribution d’air, et les réseaux d’eau.
Cette vanne à sphère 2 pièces split body à passage intégral dispose d’un axe inéjectable et de sièges en PTFE.
Ce robinet à tournant sphérique est muni d’une poignée cadenassable qui permet de sécuriser vos installations sur site, et d’une platine Iso 5211 qui la rend facilement motorisable. Cette vanne 2 pièces à brides ANSI 300 lbs RF, équivalent PN50 possède un système antistatique.
Cette vanne à boisseau sphérique est certifiée Sécurité Feu selon la norme ISO 10497 : 2004 et répond à la norme EN 15848-1 : 2006 relative aux émissions fugitives. Elle répond à la directive 2014/68/UE, catégorie de risque III module H et est également NACE. Certifié ATEX Groupe II Catégorie 2 G/2Dc Zone 1 & 21 zone 2 & 22, dans sa version standard, cette vanne à sphère peut vous être fournie avec un écartement long selon la norme ASME B16.10, sur demande.
L’étanchéité de l’axe de cette vanne à sphère se fait par un presse-étoupe en Graphite et un joint torique en FKM. Elle possède également un trou de dégazage permettant d’éviter une surpression éventuelle dans la sphère.
À partir du DN 100, ce robinet à tournant sphérique peut être équipé d’un réducteur manuel afin de faciliter sa manœuvre par l’opérateur sur site.

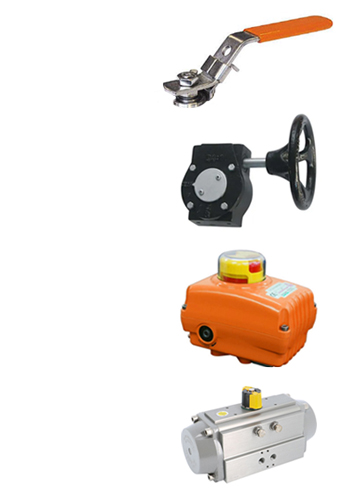

Actionnement
GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne à boisseau sphérique à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
