Vanne papillon Wafer Fonte/Inox EPDM
AXISS® Réf. 150 003
- Construction : Vanne à manchette à oreilles de centrage, Axe monobloc traversant
- Matière du corps : Fonte GJL-250 revêtue Epoxy 80µ
- Matière du papillon : Inox CF8M
- Matière de la manchette : EPDM vulcanisé
- Série : PN10, PN16 et ANSI 150 lbs (PN20 - sauf DN32)
- Normes : Motorisable sur platine ISO 5211
- Diamètres : DN32 à DN1200
- Raccordement : Entrebrides
- Manoeuvre : Levier cadenassable ou réducteur manuel
- Utilisation : Industrie
Nos conseillers sont à votre disposition
Informations complémentaires
Spécialement conçue pour l’eau froide, dont l’eau de mer, l’eau chaude, l’alcool, le lait de chaux, le mercure, les alcalins et l’hydroxyde de soude, la vanne papillon Axiss® est composée d’un corps en Fonte, d’un papillon et d’un axe en Inox et d’une manchette en EPDM vulcanisé. Son axe monobloc traversant lui confère une bonne résistance.
Cette vanne à manchette vous est proposée du DN32/40 au DN1200, et en PN10, PN16 et ANSI 150 lbs (équivalent PN20, disponible hors DN32).
Dans sa version standard, la manœuvre de votre vanne à oreilles de centrage peut se faire via un levier en Aluminium jusqu’au DN300 et réducteur en Fonte au-delà.
Entre autres certifications, cette vanne papillon est conforme aux règles et règlements LR pour les services particuliers liés aux applications marines et offshore (API 607 – 2016, ISO 19921:2005 et GB/T 22218 – 2008).

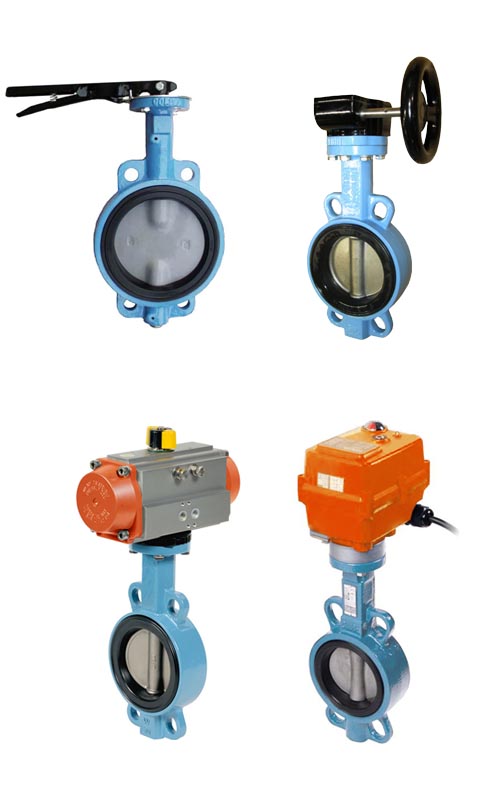

Actionnement
GMI vous propose différents moyens pour actionner votre vanne papillon. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne papillon à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
