Vanne papillon standard Wafer Fonte/Fonte EPDM
AXISS® Réf. 150 001
- Construction : Vanne à manchette à oreilles de centrage, Axe monobloc traversant
- Matière du corps : Fonte GJL-250 revêtue Epoxy 80µ
- Matière du papillon : Fonte GJS-400-15 nickelée
- Matière de la manchette : EPDM vulcanisé
- Série : PN10, PN16 et ANSI 150 lbs (PN20)
- Normes : Motorisable sur platine ISO 5211
- Diamètres : DN32 à DN1200
- Raccordement : Entrebrides
- Manoeuvre : Levier cadenassable ou réducteur manuel
- Utilisation : Eaux froide et chaude.
Nos conseillers sont à votre disposition
Informations complémentaires
Cette vanne papillon à oreilles de centrage est spécialement conçue pour l’eau froide et l’eau chaude, jusqu’à +110°C (+130°C en pointe). Elle est tout particulièrement recommandée pour les applications marines et offshore grâce à sa conformité aux règles et règlements pour la classification des navires, Juillet 2018 (Type Approval certificate) Marine LLOYD’S REGISTER) et sa conformité aux règles et règlements LR pour les services particuliers : API 607 – 2016, ISO 19921: 2005 et GB/T 22218 - 2008.
Le corps est en Fonte EN GJL-250 jusqu’au DN600 et en Fonte EN GJS-400-15 au –delà. Le papillon de cette vanne est en Fonte. La manchette est en EPDM vulcanisé et l’axe (traversant jusqu’au DN600) est en Inox. Elle dispose d’une platine ISO 5211, d’un col long pour calorifuge et d’une poignée crantée 10 positions jusqu’au DN300 (cadenassable jusqu’au DN150). L’étanchéité à l’axe se fait par double paliers PTFE. Disponible du DN 32 au DN1200, la manœuvre de cette vanne papillon se fera par réducteur manuel en Fonte, à partir du DN350. L’installation de cette vanne papillon se fait entrebrides avec un raccordement JIS 10K du DN40 au DN300. Ce produit est compatible PN6 du DN40 au DN150 et en DN300, PN10/16 (EN 1092-1) du DN32 au DN600, PN10 à partir du DN700 et Class 150 (PN20) (ASME B16.5) du DN40 au DN600. Sa pression de service maximale est de 16 bar jusqu’au DN300 et 10 bar au-delà.
Enfin, la conception de cette vanne papillon est conforme à la Directive 2014/68/UE - Catégorie de risque III module H (jusqu’au DN600) et selon API 609. Les tests d’étanchéité sont effectués selon la norme API 598, table 6. L’écartement quant à lui est en accord avec la norme ISO 5752 série 20 - EN 558 série 20 (NF 29305). En option, nous pouvons vous proposer une rehausse sur-mesure.
Actionnement

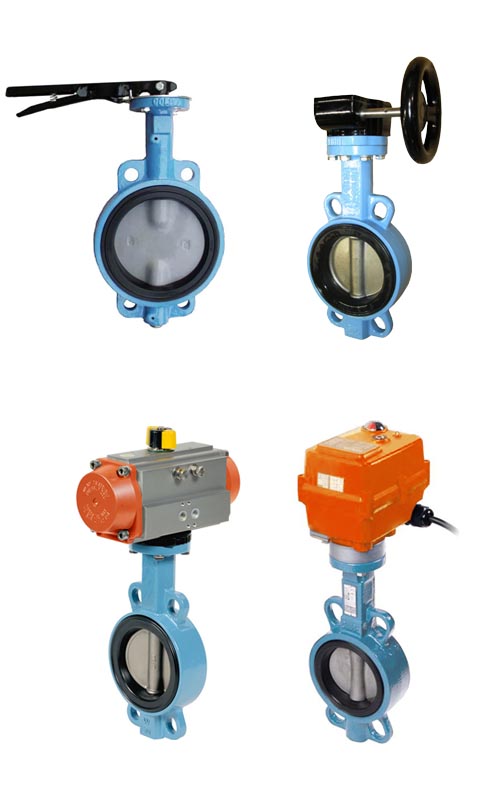

GMI vous propose différents moyens pour actionner votre vanne papillon. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide. Afin de faciliter la manœuvre manuelle, vous pouvez disposer d’un réducteur manuel à volant.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne papillon à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
