Vanne guillotine TAPPI Lug
AFIBRA® Réf. 152 840
- Construction : Vanne guillotine unidirectionnelle type Lug
- Spécificité : Réponds à la norme TAPPI TIS 450-8 et MSS-SP-81
- Matière du corps : Acier, Inox
- Matière de la pelle : Inox
- Matière du siège : EPDM (ou autres sur demande)
- Série : PN10 (ou autres sur demande)
- Diamètre : DN50 à DN1200
- Norme : Tige montante (non montante sur demande)
- Raccordement : À brides
Nos conseillers sont à votre disposition
Informations complémentaires
Cette vanne à oreilles taraudées est principalement utilisée dans le secteur de la papeterie. Avec ses oreilles taraudées selon la norme TAPPI TIS 450-8, cette vanne guillotine est fréquemment installée dans les papeteries d’Amérique du nord et notamment au Canada où cette norme TAPPI est spécifique à leur application, au même titre que la norme MSS-SP-81 relative à l’encombrement de cette vanne guillotine.
L’intérieur du corps du modèle répondant à la norme TAPPI présente une forme conique, ce qui fournit plus d’espace. De cette façon, les solides stockés à l’intérieur peuvent être facilement libérés. La particularité de cette vanne unidirectionnelle GMI est que le corps est intérieurement muni de glissières pour accompagner la pelle. Ceci permet de travailler sous une contrepression de 30% de la pression de travail maximale, sans que la pelle ne se déforme. Le capot de protection de la tige est indépendant de l’écrou de fixation du volant, ce qui permet de démonter le capot sans qu'il soit nécessaire d'ôter complètement le volant. Cet avantage permet de réaliser des opérations de maintenance comme le graissage de la tige, etc. Cette vanne à guillotine unidirectionnelle comporte un corps en Acier ou Inox conçu en une seule pièce.
GMI peut vous proposer plusieurs types d’étanchéité et de bourrage selon vos besoins. Sur demande, GMI peut vous proposer cette vanne à guillotine en bidirectionnelle.

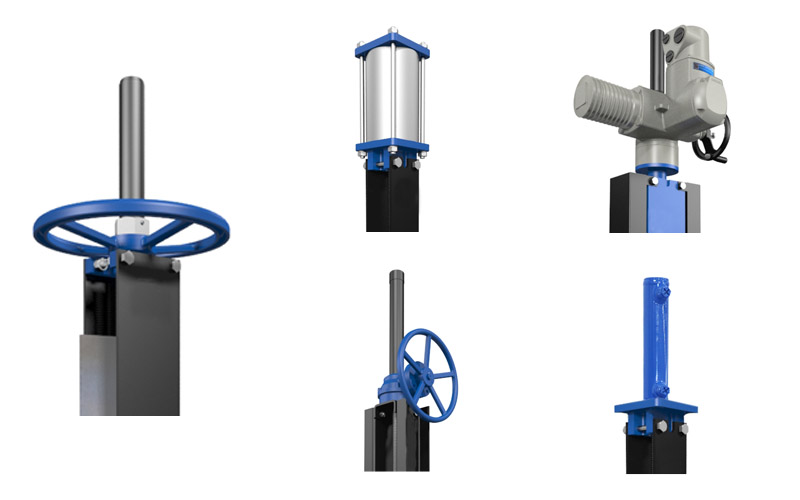

Actionnement
Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.
Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.
Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
