Vanne guillotine Haute pression

AFIBRA® Réf. 152 880

  • Construction : Vanne guillotine Haute performance, chapeau boulonné.
  • Spécificité : Très bonne étanchéité avec l'extérieur
  • Matière du corps : Acier, Inox
  • Matière de la pelle : Inox
  • Matière du siège : EPDM, Nitrile, Viton, Silicone, PTFE
  • Série : PN2.5 à PN100
  • Diamètre : DN50 à DN2000
  • Norme : Tige montante (non montante sur demande)
  • Raccordement : À brides
CE
Matériel selon norme Atex
Certificat matière 3.1

Nous contacter Nos conseillers sont à votre disposition

02 51 10 18 18 02 51 10 18 18

Informations complémentaires

Cette vanne à guillotine unidirectionnelle comporte un corps en Acier ou Inox conçu en une seule pièce. Particulièrement adaptée pour des pressions élevées, elle possède une fermeture auto-nettoyante.

Cette vanne guillotine est adaptée au travail avec des liquides propres ou des liquides avec une concentration de solides dans les stations de séchage, l'industrie du papier, le traitement des eaux, les usines chimiques, le secteur alimentaire, le secteur minier et l'extraction de pétrole ou de boues.

Le capot de protection de la tige étant indépendant de l’écrou de fixation du volant, il est possible de démonter le capot sans nécessité d'enlever le volant. Cet avantage permet de réaliser des opérations de maintenance comme le graissage de la tige, etc. L’intérieur du corps de ce modèle GMI présente une forme conique, ce qui fournit davantage d’espace. Le principal avantage de cette vannes est la distance entre les faces, qui permet d’obtenir encore plus d'espace.

GMI peut vous proposer plusieurs types d’étanchéité et de bourrage selon vos besoins. Sur demande, GMI peut vous proposer cette vanne à guillotine en bidirectionnelle.

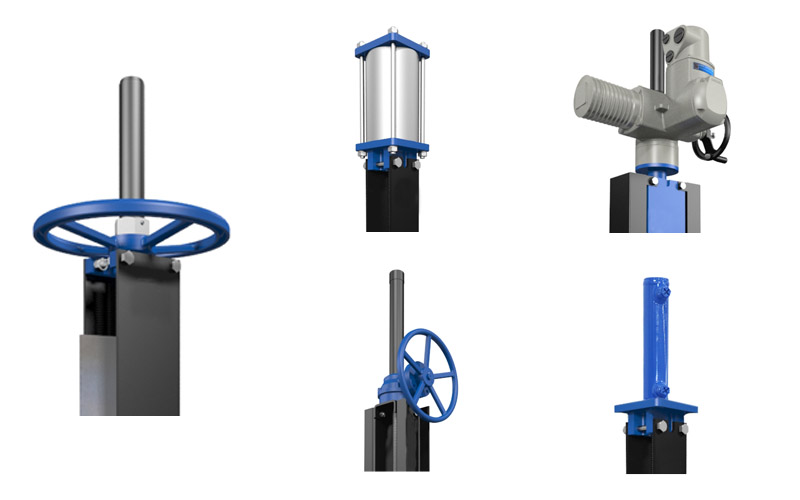

Actionnement - Vanne guillotine

Actionnement

Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.

Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.

Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.

Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
