Vanne guillotine Fonte PN10 Double brides
AFIBRA® Réf. 152 260
- Construction : Vanne guillotine unidirectionnelle - double brides
- Matière du corps : Fonte
- Matière de la pelle : Inox
- Matière du siège : EPDM, Nitrile, Viton, Silicone, PTFE ou Métal/Métal
- Série : PN10 (ou autres sur demande)
- Diamètres : DN50 à DN2000
- Norme : Tige montante (non montante sur demande)
- Raccordement : À brides
Nos conseillers sont à votre disposition
Informations complémentaires
Le corps de la vanne à guillotine unidirectionnelle à brides est en Fonte en une seule pièce avec des glissières pour supporter la pelle et les cales de blocage. Cette vanne est capable de fournir de grands débits avec de faibles pertes de charge. Son presse‐étoupe permet d’appliquer une force et une pression uniforme sur le bourrage afin d'assurer l’étanchéité. En fonction de vos spécificités de service, différents types d’étanchéité et de bourrage sont disponibles. Sur cette vanne, le raccordement est à brides, type DIN ou ANSI. GMI peut également vous proposer sur demande cette vanne à guillotine en bidirectionnelle.

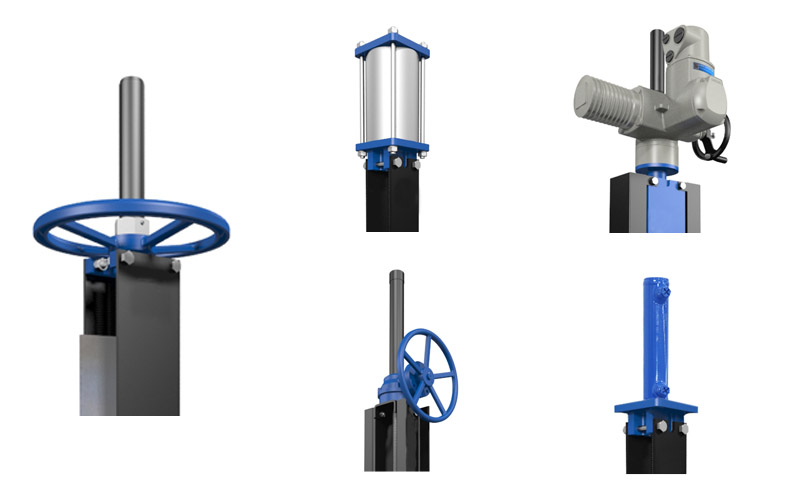

Actionnement
Découvrez plus en détail, les principaux moyens proposés par GMI pour motoriser votre vanne à guillotine. Si vous disposez d'un réseau d'air comprimé, l'actionneur pneumatique double effet ou simple effet est adapté. Elle peut également être actionnée par un moteur électrique multi-tour automatique ou par un vérin hydraulique.
Si votre vanne est de petit diamètre, nous pouvons adapter un levier qui permettra un actionnement à manœuvre rapide. Concernant vos installations en hauteur avec des accès difficiles, le volant à chaîne sera tout indiqué afin de manoeuvrer aisément votre vanne à guillotine. Le volant se place alors en position verticale.
Enfin, pour les DN supérieurs à 600, nous vous recommandons l'utilisation d'un réducteur manuel.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
