Vanne à boisseau sphérique motorisée
Afin de motoriser une vanne à boisseau sphérique, les actionneurs pneumatiques et les actionneurs électriques peuvent être utilisés.
Vanne à boisseau sphérique électrique
Lors du choix de votre vanne à boisseau sphérique quart de tour, différentes motorisations électriques peuvent vous être proposées.
Quel moteur électrique pour une vanne à sphère ?
Le premier critère dans le choix d’un moteur est le couple de manœuvre de la vanne à sphère sur lequel on applique un coefficient de sécurité de 30 à 50 %. Attention toutefois à ne pas surdimensionner le moteur sous peine de dépasser le M.A.S.T. de la vanne à boisseau sphérique (Maximum Acceptable Stem Torque : Couple maximum acceptable de l’axe) et par conséquent casser l’axe de la vanne.
Les autres critères dans le choix d’un moteur électrique sont axés sur les fonctionnalités du moteur :
-
Moteur On/Off
-
Moteur à manœuvre rapide
-
Moteur intelligent 3 points (3 positions)
-
Moteur de régulation (4-20 mA, 0-10 Volt)
-
Des moteurs pilotables à distance par des connecteurs sans fil (wireless lane/Bluetooth)
Certains moteurs peuvent cumuler plusieurs fonctionnalités séparément.
Quelles options pour votre vanne à sphère électrique ?
Nous pouvons vous proposer une gamme de moteurs électriques avec fonctionnalités particulières : des moteurs à sécurité positive, disposant d’une position par défaut. Ainsi, lors d’une coupure d’électricité, la vanne revient automatiquement dans la position prédéterminée (ouverte ou fermée). La vanne à sphère Inox, Acier ou Fonte se ferme alors lorsqu’il y a une coupure d’électricité.
Pour plus de fiabilité, des systèmes de batterie ou des retours condensateurs sont également disponibles. Le troisième système que nous pouvons vous proposer est une vanne de sécurité nommée vanne de rappel ressort. Sur ce type de vannes c’est un système mécanique à ressort qui vient fermer ou ouvrir la vanne.
Nombre de ces moteurs sont disponibles en version ATEX pour être installés en zone explosive. Votre conseiller dédié se tient à votre disposition afin de vous orienter dans le choix de votre vanne à boisseau sphérique électrique ATEX ? Découvrez également notre moteur à sécurité positive à rappel ressort ATEX.
Afin de motoriser vos vannes à boisseau sphérique de grand diamètre, GMI a des solutions à vous proposer : un moteur Haute Performance Haut couple ou moteur électrique couplé à des démultiplicateurs, appelés réducteurs manuels.
Vanne à boisseau sphérique pneumatique
Notre gamme de moteurs pneumatiques nous permet de répondre à un large panel de besoins pour la motorisation de vos vannes à boisseau sphérique.
Quel moteur pneumatique pour une vanne à boisseau sphérique ?
Nos vannes à boisseau sphérique pneumatiques double effet et nos vannes à sphère pneumatiques simple effet à rappel ressort sont de construction robuste, basée sur la technologie pignon/crémaillère (Rack and pinion).
Selon vos besoins, nos actionneurs pneumatiques sont fournis avec un corps en Aluminium ou en Inox poli pour les environnements plus difficiles.
Nos moteurs pneumatiques sont bien sûr compatibles avec les embases ISO 5211 de vos vannes à boisseau sphérique et sont munis d’une interface Namur VDI/VDE 3845 pour le montage d’électrodistributeurs.
Quelles options pour votre vanne à boisseau sphérique pneumatique ?
Sur demande, les moteurs pneumatiques montés sur vos vannes à sphère peuvent être certifiés SIL 2 ou SIL 3, et/ou ATEX zones 1, 2, 21 et 22.
Ces moteurs pneumatiques peuvent également être fournis avec des butées réglables pour faciliter le réglage des vannes à boisseau sphérique. Nous vous invitons à consulter votre conseiller dédié pour vos besoins spécifiques, tels qu’un revêtement PTFE pour une ambiance difficile ou un exécution spéciale pour des températures extrêmes.
Pour accompagner nos actionneurs pneumatiques, nous pouvons vous fournir une large gamme de boitiers fin de course et de positionneurs.
- Boitiers fin de course à contact mécanique
- Boitiers fin de course à contact inductif
- Positionneur 4-20 mA avec ou sans recopie
- Détecteur de position
Nos boîtiers fin de courses et positionneurs peuvent également être certifiés ATEX et fournis selon vos besoins avec Sécurité intrinsèque ou boitier antidéflagrant.
Afin de compléter vos vannes à boisseau sphérique pneumatique, nous pouvons également vous proposer une gamme complète d’électrodistributeurs 3/2 et 5/2 en version monostable et bistable et en version ATEX. Tout type de tensions sont disponibles pour votre électrodistributeur : 12V, 24V, 48V, 110V et 230V en courant continu ou alternatif.
En cas de besoin, nous pouvons équiper nos ensembles de réducteurs manuels débrayables qui font office de commande de secours.
Découvrez également notre gamme complète d’accessoires pneumatiques :
- Système d’échappement rapide
- Régulateur de débit
- Système de contrôle de vitesse
- Raccord et accessoires
- Filtre détendeur (avec ou sans filtration intégrée)

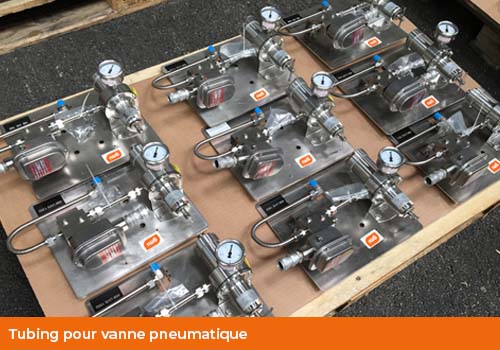

GMI peut vous accompagner et réaliser le tubing Inox et les plaques support pour vous fournir des ensembles clé en main prêt à être installés.
Nos conseillers sont à votre disposition
