Vanne 3 pièces Inox PN63 Haute température
ECO-DINEX® Réf. 100 313
- Construction : Vanne à boisseau 3 pièces à passage intégral
- Matière : Inox
- Série : PN63
- Diamètres : DN8 à DN100
- Raccordements : Taraudé BSP/NPT - À souder SW/BW
Nos conseillers sont à votre disposition
INFORMATIONS COMPLÉMENTAIRES
La vanne à sphère 3 pièces en ASTM A351 WCB ECO-DINEX® Haute Température est à passage intégral. Cette vanne à boisseau sphérique est spécialement conçue pour fonctionner sous des conditions de températures élevées, ayant une plage de température de service comprise entre –20°C et +220°C.
Ces robinets à tournant sphérique sont destinés aux industries pétrochimiques, chimiques et pharmaceutiques, et aux installations hydrauliques et d’air comprimé. Cette vanne à sphère est adaptée aux fluides non chargés et non coagulables. Elle peut aussi être utilisée avec de la vapeur jusqu’à 18 bar maximum.
Différents types de raccordement peuvent vous être proposés : à visser BSP ou à souder SW (Socket Welding) ou BW (Butt Welding). Jusqu’au DN50 la pression de service est de 63 bar et 40 bar au-delà.
Conçue selon la norme EN 12516, cette vanne à boisseau est composée d’une sphère en Inox ASTM A351 CF8M, d’un presse-étoupe en PTFE chargé Grafoil, d’un axe éjectable en Inox et d’un siège en PTFE, lui conférant une large gamme d’utilisation et garantissant une qualité et une tenue dans le temps optimal.
Équipée d’une poignée cadenassable, vous aurez la possibilité avec cette vanne à sphère de sécuriser votre installation sur site, soit en position ouverte, soit en position fermée.
Cette vanne à boisseau possède également en version standard une platine ISO 5211, permettant de motoriser votre vanne sans avoir besoin d’une arcade. Ainsi, vous pourrez l’équiper d’un actionneur double ou simple effet ou d’un servomoteur électrique.
Ce robinet à tournant sphérique GMI respecte la directive 2014/68/UE catégorie de risque III module H et est également ATEX groupe II catégories 2 G/2D zone 1& 21 zone 2 & 22 selon la directive 2014/34/UE.

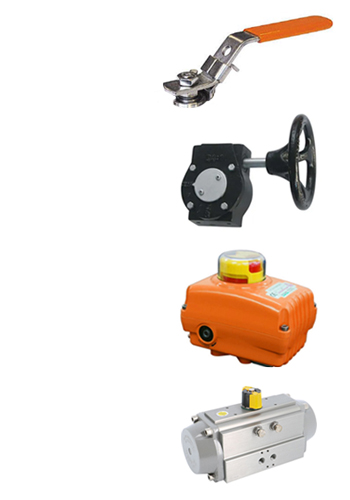

Actionnement
GMI vous propose différents moyens pour actionner votre vanne à boisseau sphérique. Par défaut votre vanne est constituée d’un levier, appelé aussi poignée, qui vous offre une manœuvre rapide.
Si vous souhaitez manœuvrer votre vanne à distance et que vous disposez d’un réseau d’air comprimé, nous pouvons vous proposer des actionneurs pneumatiques simple ou double effet avec un corps en Aluminium. Sur ce type d’actionneur, en option, vous avez la possibilité de choisir une variante avec revêtement peinture marine, revêtement PTFE, ou finition Inox pôli. Différents accessoires sont également disponibles, un électrodistributeur 3/2-5/2, 12 à 230V, (monostable ou bistable), un boîtier fin de course IP65 ou IP67, avec contacts mécaniques ou inductifs. Ces accessoires peuvent être certifiés ATEX sur demande. Enfin les deux autres accessoires disponibles sont le positionneur analogique ou numérique, et réducteur manuel à volant débrayable.
Enfin si vous souhaitez actionner votre vanne à boisseau sphérique à distance, nous pouvons également vous proposer un actionneur électrique avec alimentation par tout type de tensions. Pour ce type d’actionneur, différentes finitions sont disponibles, une commande manuelle de secours par clé ou par volant, la certification ATEX sur demande, le mode FAIL SAFE par ressort ou batterie (ATEX sur demande) et/ou le modèle régulation 0-10V, 2-10V, 0-20mA ou 4-20mA. Vous avez également la possibilité de demander à votre expert GMI un actionneur électrique de marque spécifique AUMA, ROTORK, VALPES ou BERNARD.
Nos conseillers GMI, experts en robinetterie industrielle se tiennent à votre disposition afin de vous apporter la solution que vous recherchez.
