Comment fonctionne un clapet anti-retour ?

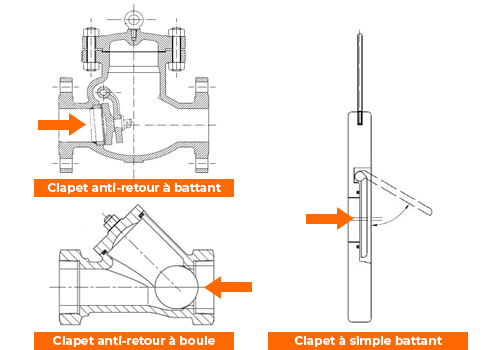

Le principe de fonctionnement des clapets à battant ou à boule se base sur une fermeture réalisée par un système de poids du battant ou de la boule. Lorsque le débit est trop faible, le battant ou la boule revient alors en position, provoquant ainsi l’effet de non-retour du flux. Ces appareils sont très utilisés sur les circuits d’adduction, de distribution et d’évacuation d’eau.

Ce mécanisme peut être utilisé sur les tuyauteries horizontales ou verticales (fluide montant). La fermeture régulée par le poids dans le clapet de non-retour assure la protection des installations dont le débit est élevé, tandis que la pression est faible. C’est pour cette raison que ce type d’appareil est utilisé sur les réseau domestiques, dans une maison par exemple.

Zoom sur les clapets à boule

Sur le clapet à boule précisément, l'obturation est assurée par un obturateur creux dont la forme sphérique assure une articulation multidirectionnelle à l'intérieur d'une buse. Employé sur les réseaux domestiques (maison, appartement…), cet organe de protection peut être utilisé sur les réseaux d’eaux usées (clapet anti-retour eaux usées spécialement conçu pour l’évacuation eaux usées).

Zoom sur les clapets à simple battant

Le clapet à simple battant permet de conserver un débit important lorsque le battant est en position levée.

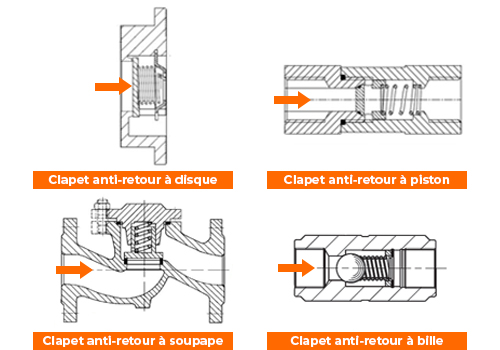

Sur les clapets antiretour à disque, à bille, à piston et à soupape, le système de fermeture s’effectue automatiquement. Lorsqu’il n’y a plus assez de pression, le ressort repousse le disque, la bille, le piston ou la soupape du clapet.

Zoom sur le clapet anti-retour à piston

Pouvant être utilisé sur des circuits d’eau, le clapet à piston est un appareil qui, en fonction du modèle, peut être installé à l’horizontale ou à la verticale. Le piston, pressé contre le siège du clapet anti-retour, se pousse avec la pression du flux. Lors d’un refoulement d’eau par exemple, le ressort installé au-dessus du piston le pousse à retomber contre le corps, fermant ainsi le clapet et assurant par conséquent la protection de toute vanne installée en amont. Cet organe de protection est par exemple utilisé sur des tuyauteries domestiques, que l’on peut retrouver dans une maison.

Zoom sur le clapet antiretour à bille

Ce clapet antiretour est un appareil de protection qui peut être utilisé sur une installation où des fluides agressifs ou chargés circulent. La bille plaquée contre un ressort va s’écarter lorsque le circuit est sous la pression d’un fluide. Lorsque le débit est faible, la bille se replace en contact avec le siège et empêche ainsi le refoulement du fluide dans le tuyau.

Zoom sur le clapet antiretour à soupape

Ce clapet à soupape peut être installé à l’horizontal ou à la verticale. L’avantage de ce modèle est l’assurance d’une bonne étanchéité, même à faible pression.

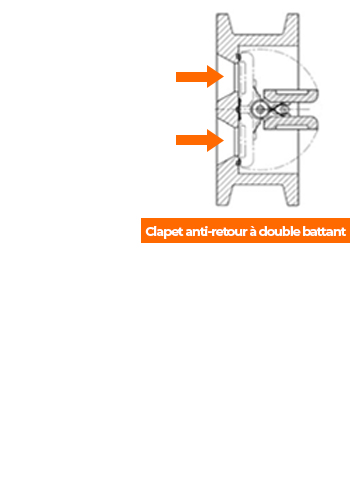

Le fonctionnement des clapets anti-retour à double battant se fait par l’action combinée d’un ressort et du poids des battants.

Zoom sur les clapets double battant

Les clapets à double battant sont principalement utilisés lorsque la fréquence de manœuvre est faible. Le mécanisme alliant un système de poids des battants et ressorts permet une fermeture rapide en cas de reflux. Cet appareil permet d'éviter les coups de bélier sur votre réseau.

Afin d’appréhender au mieux vos travaux d’installation et d’entretien, retrouvez notre guide d’installation et d’entretien (Installation clapet anti-retour).
